به نام حق



REVIEW: MSI N460GTX HAWK






با سلام خدمت همه ی عزیزان

همون طور که قبلا قول داده بودم یک بررسی از کارت 460 براتون بنویسم امروز فرصتی پیش اومد تا این کار رو انجام بدم و میدونید که روز جمعه روز خوبی هست برای این کار....بگذریم.......


مقدمه:

بعد از معرفی کارت خوش قیمت و پرقدرت و خنک GTX460 از سوی انویدیا نظر بسیاری از شرکت ها به این کارت جلب شد چرا که مانند براداران خود مثل GTX480 بسیار داغ و گران و قیمت غیر معقولی نداشت و در کل از بقیه ی های سری 400 انویدیا جدا بود و تنها شانس انویدیا برای این است که ابرویی که با کارت های سری 400 مثل GTX480 از دست داده بود رو تا حدودی جمع کند و بخش میان قیمت بازار را در دست بگیرد.
کارت های GTX 480 , GTX470 , GTX465 تماما از هسته ی GF100 بهره میبردند با این تفاوت که در واحد های سایه زن در انها تغییر کرده و غیر فعال شده اما GTX460 از هسته ی جدیدتری با نام GF104 بهره می برد و بسیاری از مشکلات کارت های قبلی مخصوصا دمای بسیار بالا را ندارد و تمام فاکتور ها در این کارت به خوبی رعایت شده .

GF104 & GTX460:

هسته ی GF104 این کارت دارای 1950 میلیون ترانزیستور بوده یعنی چیزی نزدیک به 2 میلیارد و تکلونوژِِی ساخت آنها 40 نانومتری بوده و DIE SIZE آن یا همان اندازه ی هسته 332 میلیمتر مربع بوده و در مقایسه با کارت نسل قبل خود یعنی GTX260 که 1.4 میلیارد ترانیزستور داشته و اندازه ی هسته ی ان 487 میلیمتر مربع بوده بسیار کوچک تر شده با توجه به افزایش ترازیستور ها که به خاطر تکلونوژِی ساخت ان است که از 55 به 40 نانومتر کاهش یافته .
همچین این کارت از دایرکت ایکس 11 (DX11) و مدل سایه زن نسخه ی پنجم (SM5) پشتیبانی میکند که در بازی های قابل پشتیبانی از این تکلونوژِی ها میتوان لذت ان را احساس کرد.
این کارت از 336 پردازنده ی کودا یا واحد های جریانی بهره میبرد و در دو مدل 1024 مگابایتی با پهنای باند 256 بیتی و 768 مگابایتی با پهنای باند 192 بیتی تولید شده و هر دو مدل از کارایی بالایی برخوردار هستند.
فرکانس دیفالت هسته 675 مگاهرتز بوده که در بعضی مدل های غثیر رفرنس به 850 مگاهرتز هم میرسد (COLORFULL GTX460 I-GAME) و به راحتی به 1000 مگاهرتز با کمی افزایش ولتاژ می رسد و همچنین فرکانس مموری و سایه زن نیز به ترتیب 900 و 1350 مگاهرتز بوده.

MSI N460GTX HAWK:

کارتی که قصد دارم به بررسیش بپردازم مدل MSI N460GTX HAWK بوده که سری HAWK به همراه سری افسانه ای LIGHTNING در تولیدات ویژه ی MSI قرار دارند و از مواد اولیه ی با کیفیت بسیار بالا و مورد تایید سازمان ایالات متحده ی امریکا می باشند که تنها کارت هایی هستند که دارای استاندارد نظامی قطعات تولید شده هستند.

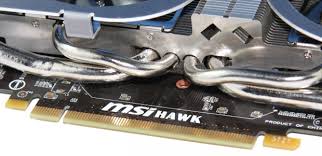

این کارت غیر رفنرس بوده چه خود برد (PCB) و چه سیستم کولینگ ان تغییرات ویژه ای داشته اند و MSI در این کارت از سیستم کولینگ پر قدرت خود با نام TWIN FROZER II استفاده کرده و دارای سطح وسیعی از سینک ها می باشد که کل برد را پوشانده و 4 عد لوله ی انتقال حرارت یا به اصطلاح پایپ که دو عدد 6 میلیمتری و دو عدد دیگر 8 میلیمتری بوده به صورت مستقیم با GPU یا هسته ی گرافیکی در ارتباط بوده و حرارت را به سینک ها منتقل کرده و بعد از ان نیز دو عدد فن 90 میلیمتری با سرعت چرخش بالای 2000 دور در دقیقه وارد عمل شده و حرارت را از سینک ها دفع کرده یا با این عمل هسته ی کارت خنک شود به علاوه ی سایر قسمت های برد.






images






این کارت از مدار 6+1 فاز بهره می برد که از این تعداد 6 عدد برای تغذیه ی بهتر هسته گرافیک و 1 عدد نیز برلای مموری های کارت در نظر گرفته شده وخازن های ان تمام HI-CAP بوده که در شرایط سخت کاری کارایی بالا را تضمین میکنند.









و از رابط برق 6 پین مانند مدل مرجع برای اتصال به پاور و تغذیه ی کامل بهره میبرد که در کنار انها سه قسمت برای اندازه گیری ولتاژ مختلف یعنی قسمت های GPU , MEMORY ,PLL بره می گیره.


کاملا درسته قسمتی رو که قرمز نوشتم اشتباه تایپی نبوده و منظورم PLL بوده!
در روی خود جعبه ی کارت نوشته شده که این کارت قابلیت TRIPLE VOLTAGE رو داره و میتونید ولتاژ قیمت های GPU , MEMORY , PLL رو افزایش بدید!!!
افزایش ولتاژ PLL فکر نمیکنم در کارتی قبل از این کارت وجود داشته باشه و همه ما با دیدن این کلمه به یاد افزایش PLL در مادربورد ها می افتیم!

فرکانس های کاری این برای هسته از 675 به 780 و برای سایه زن از 1350 به 1560 افزایش پیدا کرده و فرکانس مموری ها ثابت باقی مونده .

مشخصات دقیق کارت از زبان GPU-z:





چند عکس زیبا از این کارت :



imageview.php
imageview.php



imageview.php









در قسمت بعدی تستی قرار قرار میدم که در لابراتور تخصصی GURU3D انجام شده


تست و بنچمارک


در ابتدا بعه معرفی سیستم تست می پردازیم :


[FONT=verdana,geneva]Mainboard:
[FONT=verdana,geneva]EVGA X58 Classified
[FONT=verdana,geneva]
Processor:

[FONT=verdana,geneva]Core i7 965 @ 3750 MHz

[FONT=verdana,geneva]Graphics Cards:
[FONT=verdana,geneva]MSI GeForce GTX 460 1024MB HAWK edition

[FONT=verdana,geneva]Memory:
[FONT=verdana,geneva]6144 MB (3x 2048 MB) DDR3 Corsair @ 1500 MHz

[FONT=verdana,geneva]Power Supply Unit:
[FONT=verdana,geneva]1200 Watt

[FONT=verdana,geneva]Monitor:
[FONT=verdana,geneva]Dell 3007WFP - up to 2560x1600




مشخصات سیستم عامل و نرم افزارها





[FONT=verdana,geneva]Windows 7 RTM 64-bit
DirectX 9/10 End User Runtime
ATI Catalyst 10.6
NVIDIA GeForce 258.96 WHQL




تست های انجام شده :

  • [FONT=verdana,geneva]Metro 2033
  • [FONT=verdana,geneva]Battlefield Bad Company 2
  • [FONT=verdana,geneva]Colin MC Rae Dirt 2
  • [FONT=verdana,geneva]Far Cry 2
  • [FONT=verdana,geneva]Call of Duty Modern Warfare 2
  • [FONT=verdana,geneva]Crysis WARHEAD
  • [FONT=verdana,geneva]Anno 1404
[FONT=verdana,geneva]3DMark Vantage


برای نتایج تست به وضوح تصویر 1200*1920 اکتفا میکنیم مثل خود سایت Guru 3D چرا که میخواهیم مشخص بشه در بالاترین وضوح تصویر کارایی و مقایسه چقدر هست و درسته مانیتور سیستم تست از وضوح 1600*2560 بهره می بره اما همون میدونیم که مانیتور هایی که کاربران تهیه میکنند 90 درصد از وضوح FULL HD یا همون 1080*1920 پشتیبانی میکنه.

و به دلیل اینکه نمیشه از عکس ها لینک گرفت برای قرار دادن به ناچار با شات قسمت تست ها رو جدا کردیم که امیدوارم خوب در اومده باشه .


Call of Duty : Modern Warefare 2 DX9
[FONT=verdana,geneva]
1920*1200
[FONT=verdana,geneva]Level Contingency

[FONT=verdana,geneva]4x Anti-Aliasing
[FONT=verdana,geneva]16x Anisotropic Filtering
[FONT=verdana,geneva]All settings maxed out
[FONT=verdana,geneva]






[FONT=verdana,geneva]Battlefield Bad Company 2 DX11

1920*1200
[FONT=verdana,geneva]Level Upriver
[FONT=verdana,geneva]DirectX 11 enabled
[FONT=verdana,geneva]8x Multi-sample Anti-aliasing
[FONT=verdana,geneva]16 Anisotropic filtering
[FONT=verdana,geneva]All image quality settings enabled at maximum








[FONT=verdana,geneva]Colin McRae Dirt 2

1920*1200
Baja Iron Rute 1
8x Anti-Aliasing
All Setting Maxed Out









FarCry 2 DX10

1920*1200
[FONT=verdana,geneva]Level Ranch Small
[FONT=verdana,geneva]high-quality DX10 mode
[FONT=verdana,geneva]8x AA (Anti-aliasing)
[FONT=verdana,geneva]16x
[FONT=verdana,geneva] AF (Anisotropic Filtering).







Metro 2033 DX11

1920*1200
Image Quality maxed out
[FONT=verdana,geneva]AAA anti-aliasing activated








[FONT=verdana,geneva]Anno 1404 - Dawn of Discovery DX10

1920*1200
[FONT=verdana,geneva]enable everything [FONT=verdana,geneva]
enable the highest possible image quality settings
[FONT=verdana,geneva]DirectX 10 mode
[FONT=verdana,geneva]4x Anti-Aliasing enabled
[FONT=verdana,geneva]Use campaign build mode and have built three islands with extensive sizes cities




Crysis Warhead DX 10

1920*1200
Level Ambush
CodePath DX10
Anti-Aliaising 2X MSAA
Quality Gamer(HIGH)mode






Resident Evil 5 DX 10

1920*1200
4x Anti-Aliasing
All Setting Maxed out
Benchmark of Game










3DMARK Vantage DX10






OVERCLOCKING


خب....
میرسیم به هیجان انگیز ترین قسمت یعنی اورکلاکینگ!
در قسمت اورکلاک این سرباز MSI بسیار فوق الاده ظاهر میشه به طوری که با افزایش ولتاژ میتونه ه فرکانس هسته ی 1000 مگاهرتز برسه که بسیار عالیه ! یعنی فرکانس کارت از 675 به 1000 می رسه که درسته این کارت خودش دارای فرکانس هسته ی 780 مگاهرتز در حالت عادی هست و خود این کارت اورکلاک شده هست اما در واقع برای 460 افزایش فراکانس 325 مگاهرتزی رو در بر داشته و پتانسیل ویژه ای در اورکلاک مجسوب میشه و کارایی کارت به شدت بالامیره!

اورکلاک با استفاده از برنامه ی msi afterburner صورت گرفته اون هم یک نسخه ی مخصوص این کارت چرا که کارت دارای قابلیت اورولتاژ 3 گانه بوده و این رو در خود این ابزار قدرتمند اورکلاکینگ میتونید مشاده کنید:



imageview.php






برای اورکلاک کارت گرافیک ولتاژ هسته ی گرافیک 100 میلی ولت یا 0.1 ولت افزایش داده شده و ولتاژ مموری و PLL که با AUX شناخته میشه تا اخر بالا رفته که مقدار زیادی نیستند و دور فن نیز روی بالاترین حد خودش یعنی 100 درصد قرار داده شده که واقعا لازمه زیرا با بالارفتن ولتاژ حرارت بیشتری تولید شده و به طبع باید فن کارت با سرعت بیشتری کار کنه که برای این مسئله میشه به سیستم کولینگ TwinFrozer II اعتماد کرد چرا که کار
خودش رو خوب بلده! و شما میتونید این تغییرات رو در عکس بالا هم مشاهده کنید.


دمای کارت با این تنظیمات در لود کامل به 77 درجه میرسه با اینکه سیستم کولینگ قوی کارت برخوردار هست و در زیر تست استرس کامل مصرف کارت از180 وات به 220 وات می رسه و وقتی که بالاترین ولتاژ ها برای تمامی قسمت ها رو اعمال شد توان مصرفی کارت به 250 وات هم میرسه که برابر است با مصرف برق GTX480 با ولتاژ ها و فرکانس های کاری دیفالت!

فرکانس های عادی خود کارت 460 مرجع برای هسته و مموری و سایه زن به ترتیب 1350/900/675 بوده که کارت MSI این مقادیر برای اون به ترتیب برابر است با 1560/900/780 و در اورکلاک فرکانس ها به 1904/1100/952 مگاهرتز رسیده!!!!!

نکته: فرکانس واقعی مموری ذکر شد که فرکانس موثر یا کاری برابر است با 4 برابر فرکانس واقعی



فرکانس های بسیار بالایی به دست اومده و نتایج هم باید راضی کننده باشند!


برای اینکه از افزایش کارایی کارت با خبر شد باید تست های بنچ مارک رو دوباره اجرا کرد و افزایش کارایی رو حساب کرد.

در قسمت اول تست vantage رو مشاهده میکنید که افزایش کارایی رو هم میتونید مقایسه کنید :







همون طور که در این تست مشاده کردید افزایش کارایی 20 درصدی رو شاهد بودیم و این GTX460 به GTX480 بسیار نزدیک شده!!!! در حالی که قیمت GTX480 بیش از دو برابر این کارت هستش!
پس میبینید که اگر همچین کارتی رو یا هر 460 GTXدیگه ای رو اصولی اورکلاک کنید میتونید کارایی چه کارتی رو داشته باشید!
نکته ی بعد اینه که دما هم بسیار از کارت 480 GTX کمتر هست و حدود 22 درجه کمتر از GTX480 هست!

تست بعدی در حالت اورکلاک مربوط به بازی Call of Duty میشه که بد نیست با کارت های دیگه مقایسه بشه!








همون طور که در تمامی قسمت ها مشاهده کردید این کارت از کارایی بسیار خوبی در قبال مبلغی که پرداخت میکنید داره و هرگز از خریدنش پشیمون خواهید شد! و این کارت با قیمت 250 دلار که بسیار قیمت خوبی هست روانه ی بازار های جهانی شده و در ایران با قیمت 310 هزارتومان وارد بازار شده


هرگونه ی کپی برداری از مطلب فوق با اجازه ی نویسنده بلامانع است


تنظیم و نوشته :Mehdi_FXX
تست ها :Guru 3D
