ساختمان های اسکلت فلزی: در این نوع ساختمان ها برای ساختن ستون ها و پل ها از پروفیل های فولادی استفاده می شود. در کشور ما معمولا ستون ها را از تیر آهن های I دوبل یا بال پهن های تکی استفاده می نمایند، و همچنین برای اتصالات از نبشی و تسمه و برای زیر ستون ها از صفحه فولادی استفاده می شود، و معمولا دو قطعه را به وسیله جوش به همدیگر متصل می نمایند. سقف این نوع ساختمان ها ممکن است تیرآهن و طاق ضربی باشد، و یا از انواع سقف های دیگر از قبیل تیرچه بلوک و غیره استفاده گردد.
برای پارتیشن بندی می توان از انواع آجر و یا قطعات گچی و یا چوب و یا سفال های تیغه ای استفاده کرد.
انواع پروفیل های فولادی در ساختمان
مقاطع فولادهای ساختمانی معمولا با یک حرف که بیانگر مقطع و دو عدد (برای نبشی سه عدد) است، مشخص می شوند. عدد اول عمق مقطع بر حسب اینچ یا میلیمتر و عدد دوم وزن مقطع در واحد طول بر حسب پوند در هر فوت یا کیلوگرم در هر متر است. برای مثال مقطع W14×87 مقطعی بال پهن با عمق 14 اینچ و وزن 87 پوند در هر فوت است. مقطع L8×8×½ نیز نبشی با دو ساق مساوی با طول 8 اینچ و ضخامت ½ اینچ است که آن را به صورت L×8×½ نیز مشخص می کنند.

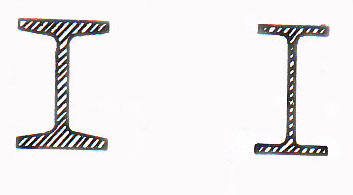

Ø تیرآهن مهمترین نوع پروفیل های ساختمانی است و به دو صورت معمولی به فرم I ویا NP نوشته می شود و بال پهن با علامت H و یا IPB که ارتفاع و بال مساوی می باشد در ساختمان به کار می رود. نوع اول نسبت به نوع دوم در ساختمان استفاده بسیار بیشتری دارد. تیرآهن نوع اول معمولی به ارتفاع 80 تا 600 میلیمتر عرضه می شود و مورد استفاده آن در ستون ها، خرپا ها، نعل درگاه ها، بیم ها در پوشش سقف ها و پل های لانه زنبوری می باشد.
Ø ورق آهن از ضخامت 3 تا 30 میلیمتر جهت اسکلت ساختمان در بازار موجود است. ابعاد ورق های آهن معمولی در بازار 2×1 متر و 6×5/1 متر می باشد و به طور کلی مصرف ورق برای اتصال تیر آهن ها به یکدیگر، زیر ستون ها، خرپاها، و تقسیم فشار برای کف پل ها، تقویت پل ها و اتصالات دیگر به کار می رود. اگر ضخامت این ورق ها بالاتر از 25/0 میلیمتر و کمتر از 35/6 میلیمتر باشد شیت (Sheet) و اگر ضخیم تر از 35/6 میلیمتر باشد پلیت (Plate) نامیده می شوند. دو محصول عمده و رایج که از ورق به دست می آید یکی ورق های گالوانیزه و دیگری ورق های موجدار یا کرکره ای هستند.
Ø نبشی یکی از مهمترین پروفیل های ساختمانی می باشد که به صورت مرکب و منفرد در ساختمان به کار می رود. نبشی به ابعاد 50 تا 150 میلیمتر جهت اتصالات پل ها به ستون ها و یا تیر آهن ها به بیم های باربر و اتصالات ستون ها به صفحات در فنداسیون همچنین برای ساختن ستون و خرپا به کار می رود.
Ø سپری در ساختمان خرپا همچنین در اسکلت گلخانه ها و سقف های شیشه ای و همچنین در نورگیری زیرزمین ها جهت آجرهای شیشه ای در فضای بالا مصرف می گردد.
Ø ناودانی به علامت UP یا ] از ارتفاع 30 تا 400 میلیمتر موجود بوده و بیشتر به صرف ساختن ستون و همچنین در پل های باربر و موارد دیگر به کار می رود.
Ø میلگرد و مفتول نیز در ساختمان به شکل گسترده استفاده می شود. البته در ساختمان هایی که اسکلت آن فولادی می باشد میلگرد استفاده بسیار کمتری نسبت به ساختمان هایی که از بتن ساخته می شوند دارد. میلگرد به قطر 5 تا 220 میلیمتر ساخته می شود که قطرهای معمولا از 5 تا 30 میلیمتربه مصرف بتون آرمه و همچنین مهار کردن تیرهای سقف جهت پیشگیری از باز شدن در موقع پوشش طاق ضربی می رسد. توضیح این بخش را در ساختمان های بتنی کاملا شرح خواهیم داد.

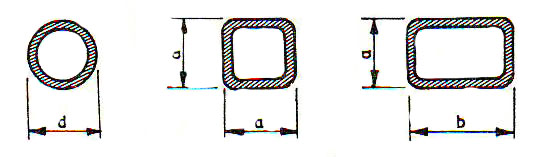

Ø پروفیل ها توخالی یا مجوف که به نام پروفیل های سبک نیز معروفند، برای ساختن ستون ها مصرف زیادی دارند. این پروفیل ها با مقطع دایره، مربع و مستطیل در اندازه های مختلف و حالت های سبک، نیمه سبک و سنگین در بازار موجود است.
Ø لوله را در مبحث تاسیسات توضیح کامل خواهیم داد.
زنگ زدگی و جلوگیری از آن: کار اصلی در حفاظت کلی ساختمان های فلزی عبارت است از نگهداری آن ها در مقابل زنگ زدگی و پوسیدگی.
راه های جلوگیری از زنگ زدگی:
1. پوشش به وسیله فلزات زنگ نزن به طریق الکترولیز (ورق های گالوانیزه)
2. بکار بردن فولادهای کربن دار و خودداری از مصرف پروفیل ها و قطعات نازک
3. بکار بردن مواد ضد زنگ (سرنج) که در کارخانه جات رنگ سازی تهیه می گردد در دو قشر روی فلز بعد از جوشکاری رنگ آمیزی می شود.
4. پاشیدن مواد ماسه ای و خاک شیشه و رنگ به وسیله دستگاه های تحت فشار.
منبع
